Kompaktit ISO-standardin pohjalaattaventtiilit teollisuuden fluiditekniikkaan

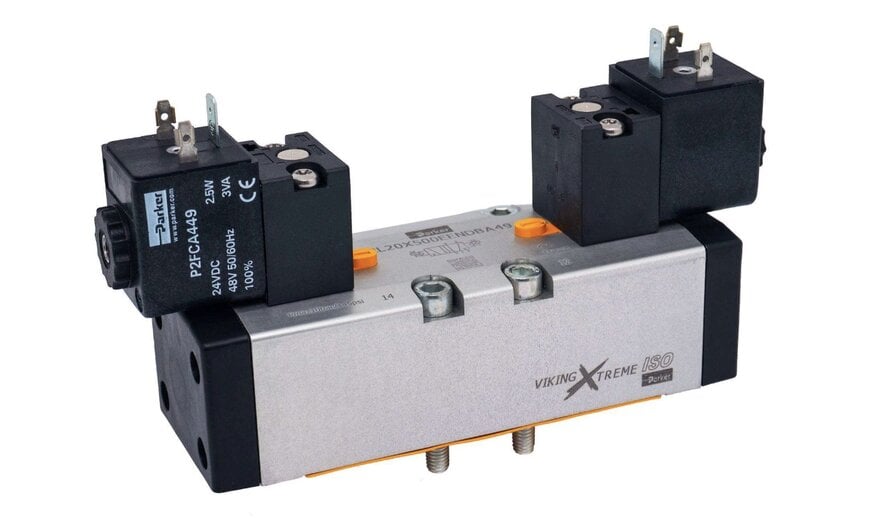

Parker Hannifin on julkaissut Viking Xtreme ISO -venttiilisarjan, pohjalaattaventtiilialustan, joka on suunniteltu jatkuvaan käyttöön vaativissa teollisuuden fluiditekniikan sovelluksissa. Tämä järjestelmä tarjoaa keskitetyn ohjauksen pneumaattisille järjestelmille auto-, rautatie-, maatalous-, elintarvike-, öljy- ja kaasu- sekä metsäkonealoilla.

ISO-standardointi ja asennuskonfiguraatio
Olemassa olevien linja-arkkitehtuurien laajennukseksi suunniteltu venttiilisarja noudattaa ei-pistokytkettäviä ISO 15407-1 -standardeja ko'oissa 02 ja 01 sekä ISO 5599-1 -standardeja ko'oissa 1, 2 ja 3. Käyttäjät voivat asentaa alustan yksittäiselle pohjalaatalle tai konfiguroida sen pinottavaan sarjapohjalaattaan. Sarjapohjalaattakonfiguraatio mahdollistaa painealueiden muodostamisen keskitetyissä sovelluksissa, kun taas teknikot voivat asettaa kentällä sisäiset tai ulkoiset ohjauskonfiguraatiot (esiohjaus) vastaamaan tiettyjä mekaanisia vaatimuksia. Tämä arkkitehtoninen yhteensopivuus antaa teollisille suunnittelijoille mahdollisuuden yhdistää vanhempia ISO-standardin mukaisia ei-pistokytkettäviä venttiilisarjoja, mikä usein mahdollistaa koon pienentämisen yhdellä pykälällä, pienentäen järjestelmän kokonaispainoa ja tilantarvetta.

Ylivaletun karan mekaniikka ja virtaustoleranssit
Alusta hyödyntää kaksisuuntaista ylivalettua karamekanismia, joka ylläpitää tiivisteen eheyttä laajoilla lämpötila- ja painealueilla. Järjestelmä toimii lämpötilaolosuhteissa, jotka vaihtelevat -40 °C:sta +70 °C:seen (-40 °F:sta +158 °F:seen). Käyttöpaineasteikko ulottuu täydellisestä tyhjiöstä 10 baariin asti, ja se laajenee 16 baariin pneumaattisissa etäohjatuissa versioissa. Valitusta kokostandardista riippuen perusvirtausteho vaihtelee 540 Nl/min (0,55 Cv) ja 5900 Nl/min (6,01 Cv) välillä.

Ympäristön kestävyys ja mobiilisovellusten luokitukset
Toimiakseen syövyttävissä tai kineettisesti vaativissa ympäristöissä venttiiliarkkitehtuuriin on integroitu ruostumattomasta teräksestä valmistetut päätykiinnikkeet, sisäiset jouset ja magneettiventtiilien ankkurit. Nämä materiaalivalinnat tuottavat todennetun yli 1000 tunnin suolasumuluokituksen. Sarjan mobiiliversioissa on erikoistuneet, mobiilikäyttöön luokitellut magneettikelat, ja ne ovat läpäisseet rakenteelliset isku- ja tärinätestit IEC 6173:1999 -standardin kategorian 1, luokan B parametrien mukaisesti. Controls, Electric Motion & Pneumatic -divisioonan Euroopan tuotepäällikkö Patrick Berdalin mukaan suunnittelun tavoitteena on yksinkertaistaa koneen suunnittelua ja samalla helpottaa osien yhdistämistä erittäin rasittavissa käyttöolosuhteissa.

Lisäkonteksti
Tässä osiossa kuvataan teknisiä eritelmiä ja kilpailullista vertailua, jotka eivät sisälly alkuperäiseen lehdistötiedotteeseen.

ISO-standardisoitujen pneumaattisten pohjalaattaventtiilien markkinoilla fluiditekniikoita arvioidaan yleensä niiden virtaus-kokosuhteen, ympäristötiivistyksen ja äärimmäisten lämpötilarajojen perusteella. Vastaavat alustat, kuten Feston VSVA-sarja tai SMC:n ISO-venttiililinjat, tarjoavat samanlaiset ISO 15407-1- ja 5599-1-integrointiominaisuudet, jotka on optimoitu nopeaan tehdasautomaatioon. Standardit tehdasautomaation pneumatiikkaventtiilit rajoittavat kuitenkin usein alemman lämpötilan toiminnan -5 °C:seen tai -10 °C:seen. Kyky ylläpitää sisäistä karan toimintaa jopa -40 °C:ssa yhdistettynä 1000 tunnin suolasumukestävyyteen ja IEC 6173:1999 -standardin mukaiseen iskun- ja tärinänkestävyyteen luokittelee tämän laitteiston erityisesti suojaamattomiin mobiili- ja ulkoinfrastruktuuriympäristöihin tavanomaisten sisätilojen valmistuskokoonpanojen sijaan.

Toimittanut Aishwarya Mambet, Induportals-toimittaja, tekoälyn avustuksella.
