Nestejäähdytys korkean tiheyden datakeskuksiin

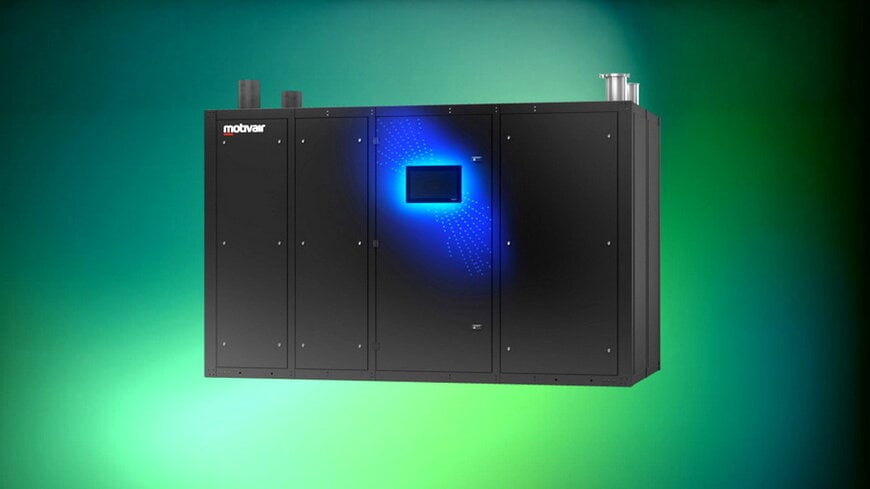

Schneider Electric esittelee WCDU-nesteenjakeluyksikön (CDU), joka on kehitetty yhdistämään neste- ja ilmajäädytys korkean tehotiheyden konesaleissa. Järjestelmä on suunnattu datakeskusoperaattoreille ja hyperscale-laitoksille, jotka tarvitsevat skaalautuvaa lämmönhallintaa siirtyessään vaativiin laskentaklustereihin.

Joustava integrointi teknisiin huoltokäytäviin
Kasvavat räkkikohtaiset tehotiheydet edellyttävät jäähdytysjärjestelmiä, jotka hallitsevat sekä perinteisen ilmajäähdytyksen että suoran nestejäähdytyksen ilman koko kiinteistön kattavia uudistustöitä. Yksikkö yhdistää pumput, lämmönvaihtimet ja ohjauskomponentit yhteen runkoon, mikä mahdollistaa ilmaan ja nesteeseen perustuvan lämmönpoiston jatkuvan tasapainottamisen.

Laitteen tilantarve on optimoitu varsinaisen laitetilan (white space) ulkopuolella sijaitseviin teknisiin huoltokäytäviin. Päältä tuodut liitännät selkeyttävät putkituksia, poistavat sivuille tarvittavan huoltotilan tarpeen ja vapauttavat lattiapinta-alaa palvelinräkeille. Ratkaisu voi toimia joko itsenäisesti tai suoraan kytkettynä olemassa oleviin puhallinseinäjärjestelmiin (fan wall), mikä mahdollistaa mekaaniset jälkiasennukset valmiisiin tiloihin ilman salin jäähdytyksen keskeyttämistä.

Schneider Electricin Cooling Business -yksikön johtajan (Senior Vice President) Andrew Bradnerin mukaan neste- ja ilmajäähdytyksen yhdistäminen samaan laitteeseen mahdollistaa tehokkaammat käyttöönotot, tukee monipuolista nestejäähdytysinfrastruktuuria ja lyhentää huomattavasti käyttöönottoaikoja. Yksikkö laajentaa Motivair by Schneider Electric -tuotevalikoimaa, joka kattaa jäähdytystehot 105 kilowatista 3,5 megawattiin.

Lämpötekninen suorituskyky ja järjestelmäkapasiteetti
Mitoitus määräytyy toisiopiirin virtausnopeuden mukaan. Yksittäinen laite tuottaa jopa 3,5 MW tehon virtausnopeudella 1,5 litraa minuutissa kilowattiyksikköä kohden ja 2,5 MW virtausnopeudella 2,0 l/min/kW. Enintään 2,5 MW:n asennuksissa järjestelmä tukee integroitujen pumppujen ja säätöventtiilien N+1-varmennusta, mikä takaa keskeytymättömän toiminnan komponenttivian tai määräaikaishuollon aikana.

Ohjausarkkitehtuuri kykenee koordinoimaan jopa 20 laitteen rinnakkaiskäyttöä, jolloin yhteinen jäähdytyskapasiteetti riittää 30–40 MW:n konesaleihin. Järjestelmä toimii ensiö- ja toisiopiirin välillä jopa vain 2 °C:n lämpötilaerolla (approach temperature) ja soveltuu laitoksen korkeammille kiertoveden lämpötiloille. Tämä vähentää mekaanisten vedenjäähdyttimien käyntiaikaa, parantaa laitoksen PUE-arvoa (energiatehokkuuskerroin) ja laskee kokonaiskäyttökustannuksia. Toimitukset valituille markkinoille alkavat lokakuussa 2026, ja ennakkotilaukset Yhdysvalloissa käynnistyvät alkuvuodesta 2027.

Lisätietoa ja taustaa
Tämä osio käsittelee teknisiä yksityiskohtia ja vertailua kilpailijoihin, joita ei sisällytetty alkuperäiseen tuotejulkistukseen.

Konesalien suuren kapasiteetin nesteenjakeluyksiköitä arvioidaan ensisijaisesti lämmönvaihtokapasiteetin, ensiöpiirin lähestymislämpötilaeron, hydraulisen varmennuksen sekä teknisen tilan lattiapinta-alatarpeen perusteella. Vastaavia keskitettyjä neste-neste-yksiköitä hyperscale-kokoluokan tekoäly- ja HPC-segmentissä edustavat Vertiv Liebert XDU -sarja sekä nVentin ja CoolIT Systemsin keskitetyt ratkaisut.

Tavanomaiset keskitetyt 1–2 MW:n luokan yksiköt vaativat yleensä 3–5 °C:n lähestymislämpötilaeron sekä sivuille vapaata lattiatilaa huoltotöitä varten. Tämä rakenne saavuttaa 3,5 MW:n tehon jopa 2 °C:n lähestymislämpötilalla, ja se on täysin huollettavissa etu- ja yläkautta ilman sivuttaistilan tarvetta. Suora mekaaninen ja hydraulinen integraatio nykyisiin puhallinseiniin poikkeaa erillisistä yksiköistä siinä, että ylijäämäkapasiteettia voidaan siirtää dynaamisesti ilmankierron ja nestepiirin välillä ilman erillisiä jakeluputkistoja kummallekin väliaineelle.
